什么是uln2003,uln2003a引腳圖及功能

2020-05-06 14:59:17

ULN2003A它有什么作用?在現實生活當中有很多人不知道什么是ULN2003A,實際上一開始我也是不清楚的,剛開始接觸這玩意的時就對ULN2003A,上百度一搜才知道原來這是電路中使用到的,那今天我們量能鋰電池廠家來給大家說一下什么是uln2003,uln2003a引腳圖及功能作用。


什么是uln2003

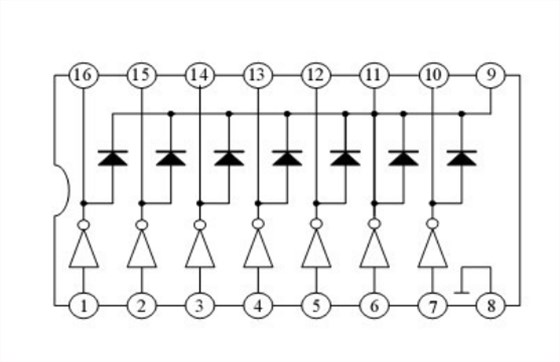

ULN是集成達林頓管IC,內部結構還集成了一個消線圈反電動勢的二極管,適用來驅動繼電器。ULN2003具備電流增益值高、工作標準電壓高、溫度范圍寬、帶負載能力強等特色,適用于各種類型需要高速功率較大的驅動的系統,故此ULN2003當做驅動大電流負載芯片使用。ULN2003有十六個引腳,七個in,七個out,一個GND,一個COM。


uln2003工作原理


ULN2003A是一個7路反向器電路,即當插入端為高電平時ULN2003A輸出端為低電平,當插入端為低電平時ULN2003A輸出端為高電平。由于ULN2003A是集電極開路輸出,為了讓這個二極管起到續流作用,必須將COM引腳(pin9)接在負載的供電電源上,唯有這樣子才可以生成續流回路。同樣也可以當做一些電子元件,如伺服電機的穩壓電路。

uln2003


ULN2003實際上首要有七個反相器組成,在這當中反相器OC門,也就是集電極開路。


用NpN型三極管解釋集電極開路就是集電極當做輸出,基極當做插入,發射極接地。在這當中集電極在這里對應COM端,可以接VCC,這樣子當基極接低電平時三極管截止集電極輸出高電平;基極接高電平時三極管導通集電極輸出低電平。如此生成了MCU電平反相輸出,但反相不是要點,大電流才是要點。ULN2003的COM端接繼電器的電源正避免電壓擊穿電子元件。ULN2003集電極開路輸出,也只能接受到灌入電流。驅動負載電流最高為500mA,驅動電壓最高為50V。


ULN2003作用


ULN2003是大電流驅動陣列,多用于c51單片機、多功能儀表、pLC、數字量輸出卡等控制電路中。可直接驅動繼電器等負載。插入5VTTL電平,輸出可達500mA/50V。


ULN2003是高耐壓、大電流達林頓陳列,由七個硅NpN達林頓管組成。該電路的特色如下:ULN2003的每一對達林頓都串聯一個2.7K的基極電阻,在5V的工作標準電壓下它能與TTL和CMOS電路直接相連,可以直接處理原先需要標準邏輯緩沖器。


ULN2003是高壓大電流達林頓晶體管陣列產品系列,具備電流增益值高、工作標準電壓高、溫度范圍寬、帶負載能力強等特色,適用于各種類型需要高速功率較大的驅動的系統。
